Полиуретан-цементное покрытие пола Umatex Floor MF320

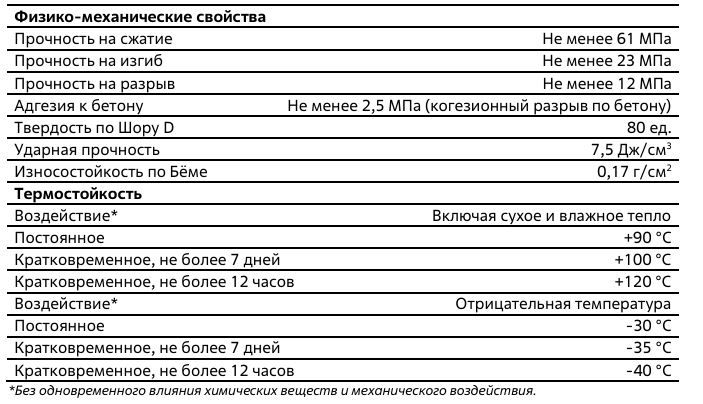

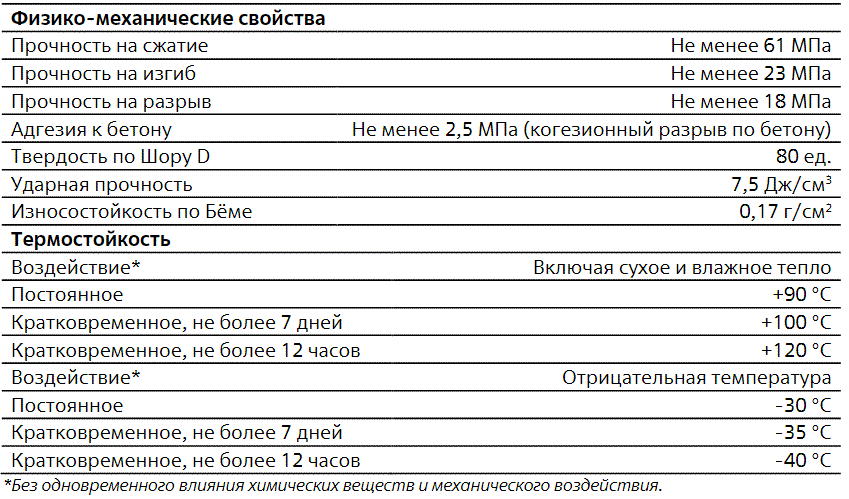

Химстойкость

Материал  устойчив  к  широкому  ряду  химически  агрессивных  веществ.  Таблица химстойкости высылается по запросу.

ВАЖНОЕ  ЗАМЕЧАНИЕ:

Все  технические  характеристики  приведены  на  основании лабораторных  испытаний.  Реальные  характеристики  могут  варьироваться  по независящим от нас причинам.

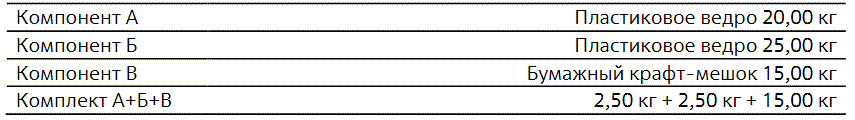

Перед  применением  материала,  вскрыть  емкости  с  компонентами  и  тщательно перемешать  компонент  «А»  (смола)  в  заводской  упаковке,  с  помощью низкооборотистого  миксера  (300  – 400  оборотов/мин)  в  течение  1-2  минуты.  При помощи  электронных  весов  отмерить  необходимое  количество  компонента  «А» и добавить в  нужной  пропорции компонент  «Б»  (отвердитель)  и затем тщательно перемешать в течение 1 – 2 минут до получения однородной консистенции материала. После  этого  вскрыть  пакет  с  компонентом  «В»  и  постепенно  высыпать  в  емкость  с жидкими  компонентами,  при  этом  постоянно  перемешивая  раствор. Материал  с добавлением  сухого  компонента  требуется  перемешать  в  течение  2  – 3  минут  до получения однородной консистенции раствора.

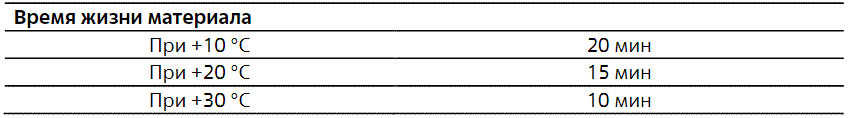

Работайте  в  течение  «времени  жизни»  материала.  Промойте  весь  инструмент растворителем сразу же после окончания работы. Затвердевший материал может быть удален только механически.

Требования к основанию

Защитные  полимерные  покрытия  пола  устраивают  по  цементным  основаниям, выполненным  из  бетонов  или  растворов  (растворы  заводского  изготовления  или приготовленные  из  сухих  строительных  смесей)  и  отвечающим  требованиям  СП 71.13330.2017 «Изоляционные и отделочные покрытия» и СП 29.13330.2011 «Полы». Под  основанием  должна  быть  устроена  гидроизоляция,  препятствующая  поднятию капиллярной влаги. Перед нанесением защитного полимерного покрытия цементное основание необходимо подвергнуть механической обработке в целях удаления цементного молока, непрочно держащихся и прилипших частиц, различных загрязнений и старых покрытий. Обработку ведут  до  появления  на  поверхности  крупного  заполнителя  нижележащего  слоя. Обработанное основание необходимо обеспылить.

Работы по устройству полимерного защитного покрытия пола следует производить при температуре  окружающей  среды  и  основания  от  +10  °С  до  +30  °С  и  относительной влажности воздуха не более 80%. Влажность бетонного основания не должна превышать 10%.  При  нанесении  материала  температура  основания  на  протяжении  всего  периода производства работ должна быть не менее чем на 3 °С выше точки росы. Поверхность,  по  которой  устраивается  полимерное  защитное  покрытие  пола, необходимо защищать от воздействия прямых солнечных лучей, сквозняков и попадания воды во время всего периода производства работ и до полного отверждения покрытия.

Нанесение материала

Смешанный  полиуретан-цементный  состав  наносится  на  пол  методом  налива  и равномерно  распределяется  зубчатым  шпателем  или  штырьковой  раклей.  После  чего заглаживается  плоской  стороной  шпателя  для  дополнительного  выравнивания  и удаления  следов  инструмента.  Сразу  после  нанесения  необходимо  тщательно  и многократно  прокатать  поверхность  игольчатым  валиком,  в  двух  взаимно перпендикулярных направлениях, для удаления излишне вовлеченного воздуха. В  случае  устройства  высоконаполненного  слоя,  после  обработки  игольчатым  валиком состав  присыпают  кварцевым  песком  фракции  0,4-0,8  мм  до  полного  насыщения  с избытком. После  полного отверждения остатки не впитавшегося и слабо держащегося песка удаляются с помощью металлических скребков и промышленного пылесоса.
