Полиуретан-цементное покрытие пола Umatex Floor MF310
Полиуретан-цементный трехкомпонентный состав, на основе модифицированных полиуретановых смол, химического отверждения, и сухой строительной смеси с гидравлическими вяжущими, химическими добавками и высокопрочными минеральными наполнителями
Безопасная оплата
Доставка по России*
Быстрая доставка и отправка, сразу после оплаты.
Umatex Floor MF-310 - Трехкомпонентный состав, на основе модифицированных полиуретановых смол, химического отверждения, и сухой строительной смеси с гидравлическими вяжущими, химическими добавками и высокопрочными минеральными наполнителями. Используется в качестве шпаклевочного, самовыравнивающегося наливного или высоконаполненного слоя для устройства полиуретан-цементных систем защитных напольных покрытий.
Область применения:
Применяется в качестве наливного и высоконаполненного слоя в системах защитных полиуретан-цементных покрытий полов Umatexfi Floor CPU.
Возможно применение материала в качестве шпаклевки или ремонтного состава, как самостоятельно, так и в смеси с фракционированным кварцевым песком. Пропорции связующее/кварцевый песок и фракции песка необходимо выбирать исходя из типов ремонтируемых дефектов.
Толщина нанесения наливного слоя 2,0-4,0 мм, толщина нанесения высоконаполненного слоя 3,0-6,0 мм.
Отличные свойства растекаемости материала.
Возможность наполнения кварцевыми песками и электрокорундом.
Высокая устойчивость к механическим нагрузкам.
Высокая стойкость к агрессивным средам.
Широкий диапазон рабочих положительных и отрицательных температур.
Непроницаемое для жидкостей покрытие.
Возможность создания противоскользящей поверхности с различной текстурой.
Возможность выбора материала для создания матовой или глянцевой поверхности.
Широкий выбор цветов по каталогу RAL.
Возможно нанесение на основания с повышенной влажностью до 10%.
Может применяться на свежеуложенных минеральных основаниях от 10 суток.

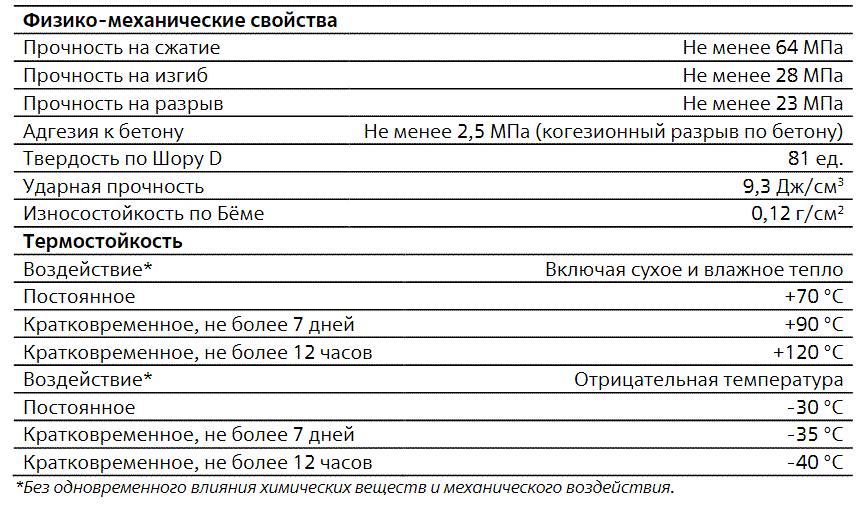

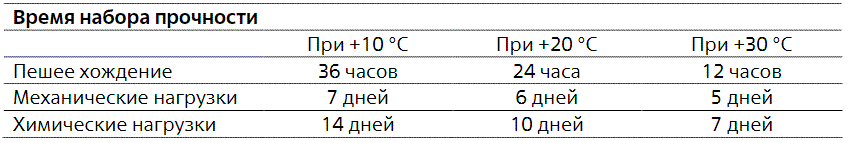

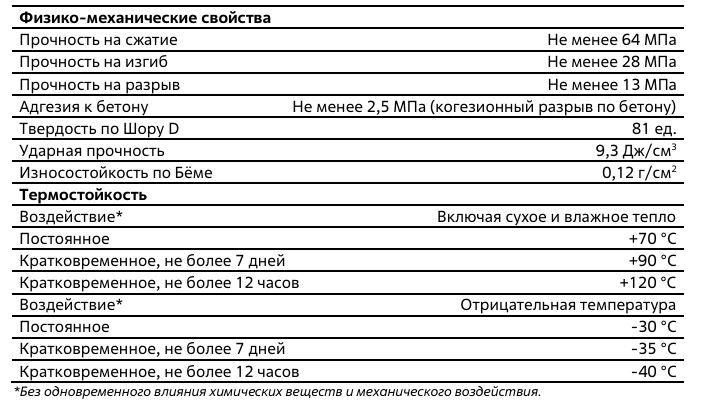

Технические характеристики
Химстойкость
Материал ограниченно устойчив к ряду химически агрессивных веществ. Таблица химстойкости высылается по запросу.
ВАЖНОЕ ЗАМЕЧАНИЕ:
Все технические характеристики приведены на основании лабораторных испытаний. Реальные характеристики могут варьироваться по независящим от нас причинам.
Инструкция по применению
Перед применением материала, вскрыть емкости с компонентами и тщательно перемешать компонент «А» (смола) в заводской упаковке, с помощью низкооборотистого миксера (300 – 400 оборотов/мин) в течение 1-2 минуты. При помощи электронных весов отмерить необходимое количество компонента «А» и добавить в нужной пропорции компонент «Б» (отвердитель) и затем тщательно перемешать в течение 1 – 2 минут до получения однородной консистенции материала. После этого вскрыть пакет с компонентом «В» и постепенно высыпать в емкость с жидкими компонентами, при этом постоянно перемешивая раствор. Материал с добавлением сухого компонента требуется перемешать в течение 2 – 3 минут до получения однородной консистенции раствора.
Работайте в течение «времени жизни» материала. Промойте весь инструмент растворителем сразу же после окончания работы. Затвердевший материал может быть удален только механически.
Требования к основанию
Защитные полимерные покрытия пола устраивают по цементным основаниям, выполненным из бетонов или растворов (растворы заводского изготовления или приготовленные из сухих строительных смесей) и отвечающим требованиям СП 71.13330.2017 «Изоляционные и отделочные покрытия» и СП 29.13330.2011 «Полы». Под основанием должна быть устроена гидроизоляция, препятствующая поднятию капиллярной влаги. Перед нанесением защитного полимерного покрытия цементное основание необходимо подвергнуть механической обработке в целях удаления цементного молока, непрочно держащихся и прилипших частиц, различных загрязнений и старых покрытий. Обработку ведут до появления на поверхности крупного заполнителя нижележащего слоя. Обработанное основание необходимо обеспылить.
Работы по устройству полимерного защитного покрытия пола следует производить при температуре окружающей среды и основания от +10 °С до +30 °С и относительной влажности воздуха не более 80%. Влажность бетонного основания не должна превышать 10%. При нанесении материала температура основания на протяжении всего периода производства работ должна быть не менее чем на 3 °С выше точки росы. Поверхность, по которой устраивается полимерное защитное покрытие пола, необходимо защищать от воздействия прямых солнечных лучей, сквозняков и попадания воды во время всего периода производства работ и до полного отверждения покрытия.
Нанесение материала
Смешанный полиуретан-цементный состав наносится на пол методом налива и равномерно распределяется зубчатым шпателем или штырьковой раклей. После чего заглаживается плоской стороной шпателя для дополнительного выравнивания и удаления следов инструмента. Сразу после нанесения необходимо тщательно и многократно прокатать поверхность игольчатым валиком, в двух взаимно перпендикулярных направлениях, для удаления излишне вовлеченного воздуха. В случае устройства высоконаполненного слоя, после обработки игольчатым валиком состав присыпают кварцевым песком фракции 0,4-0,8 мм до полного насыщения с избытком. После полного отверждения остатки не впитавшегося и слабо держащегося песка удаляются с помощью металлических скребков и промышленного пылесоса.
Информация по безопасности и охране труда
Жидкие компоненты материала в не отвержденном состоянии опасны для воды и водных организмов. Не допускать попадания в канализацию, водоемы и грунт. Сухая строительная смесь содержит щелочные продукты, пыль продукта, при вдыхании в течение длительного периода времени, может быть опасной для здоровья. В отвержденном состоянии материал может быть утилизирован как строительный мусор. При работе с материалом необходимо обеспечить вентиляцию помещения. При работе необходимо использовать специальную одежду и обувь, защитные очки и перчатки. Не допускать попадания материала на открытые участки кожи. При попадании в глаза или рот промыть большим количеством воды и немедленно обратиться к врачу.

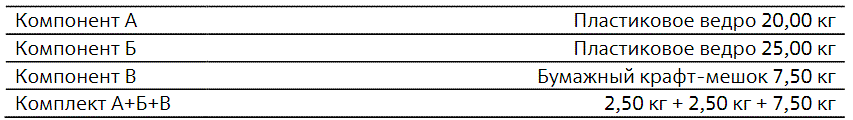

Транспортировка и хранение
