ПенеСплитСил/PeneSplit Seal (42 кг.)
Двухкомпонентная полиуретановая смола низкой вязкости для гидроизоляции статичных и подвижных трещин, деформационных швов и отсечки капиллярного подъема влаги
Безопасная оплата
Доставка по России*
Быстрая доставка и отправка, сразу после оплаты.
Назначение:
- Герметизация статичных и подвижных трещин, швов бетонирования, шириной раскрытия от 0,15 мм и более;
- Горизонтальная отсечка капиллярного подъема влаги;
- Заполнение деформационных швов.
Преимущества:
не токсичен;
низкая вязкость;
стойкость к морской воде;
возможно применение в контакте с морской водой;
инъектируется обычными двухкомпонентными насосами;
удобное соотношение компонентов А и Б – 1:1 (по объему);
нет ограничения по времени в использовании готового состава;
возможность герметизации труднодоступных участков конструкций;
продукты реакции смолы стойки к разрушающему воздействию кислот щелочей и микроорганизмов.
Технические характеристики
Наименование показателя | Значение | Методы измерения |
Технические характеристики
| ||
Плотность: - комп. А - комп. Б | 990 ± 50 кг/м3 | ГОСТ 18329 |
Условная вязкость секунд, не более: - комп. А - комп. Б Условная вязкость после смешения компонентов А и В, секунд , не более Условная вязкость после смешения компонентов А и В через 30 мин, секунд, не более | 90(сопло 6 мм) 20(сопло 4 мм) 30(сопло 4 мм) 150 (сопло 4 мм) | ГОСТ 8420 |
Температура эксплуатации | от -50 до +150°С | ГОСТ 53653 |
Время затвердения не более, ч -без воды -с водой | 24 4 | ТУ 5775-014-77919831-2016 |
Увеличение объема при взаимодействии с водой,%, не более | 200 (через час спад не наблюдается) | ТУ 5775-014-77919831-2016 |
Относительное удлинение при разрыве, %, не менее Условная прочность при растяжении, МПа, не менее | Не менее 160 1,7 | ГОСТ 270 ТУ 5775-014-77919831-2016 |
Дополнительные характеристики | ||
Упаковка | Комп. А – металлическая емкость 20 кг; Комп.Б – металлическая емкость 22 кг | |
Условия хранения и транспортировки | В сухом помещении при температуре | |
Гарантийный срок хранения | 24 месяца с даты производства при условии ненарушенной герметичности заводской упаковки | |
Инструкция по применению
Подготовительные работы
Промыть полость шва, трещины водой с помощью насоса или водоструйного аппарата высокого давления.
Использовать двухкомпонентный насос. Перед использованием смолы провести пробную промывку насоса гидравлическим маслом в режиме циркуляции.

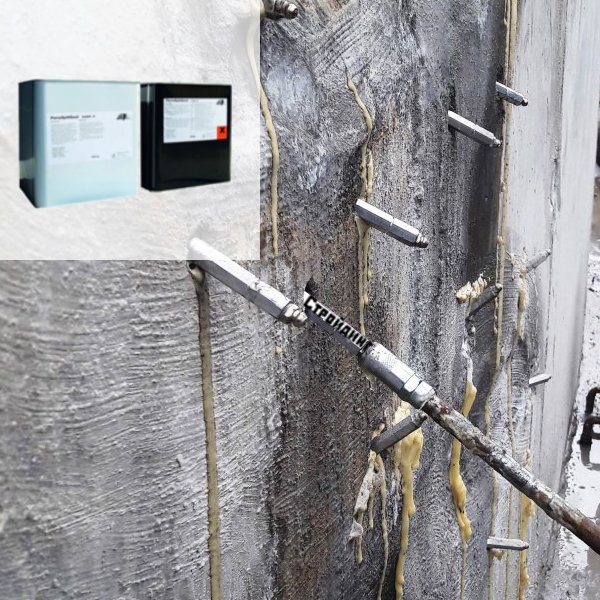

Установка пакеров
Обычно применяются металлические пакеры с шариковым клапаном. Диаметр отверстий на 1-2 мм должен превышать диаметр пакера. Например, при диаметре пакера 10 мм, диаметр отверстия должен быть 11-12 мм.
Пробурить шпуры для нагентания под углом ~ 45° к поверхности. Расстояние между отверстиями и отступ от края трещины, шва должны составлять 1/2 толщины конструкции.
Очистить отверстия сжатым воздухом от остатков бурения и установить крайний пакер.
На вертикальных и потолочных поверхностях предотвратить вытекание смолы, для чего по устью трещины выполнить штрабу 25х25 мм и заполнить её растворной смесью Скрепа М500 Ремонтная.
Приготовление смолы
Важно! Температура смолы должна быть не ниже +17°С. При понижении температуры увеличивается вязкость, а при повышении температуры снижается жизнеспособность.
Подобрать количество катализатора исходя из скорости фильтрации воды и температуры окружающей среды.
Сделать контрольный замес для оценки жизнеспособности смолы в условиях объекта.
Приготовить такое количество смолы, которое можно израсходовать за время жизнеспособности: смешать смолу с катализатором в течение 3-х минут вручную низкооборотной дрелью до 300 об/мин.

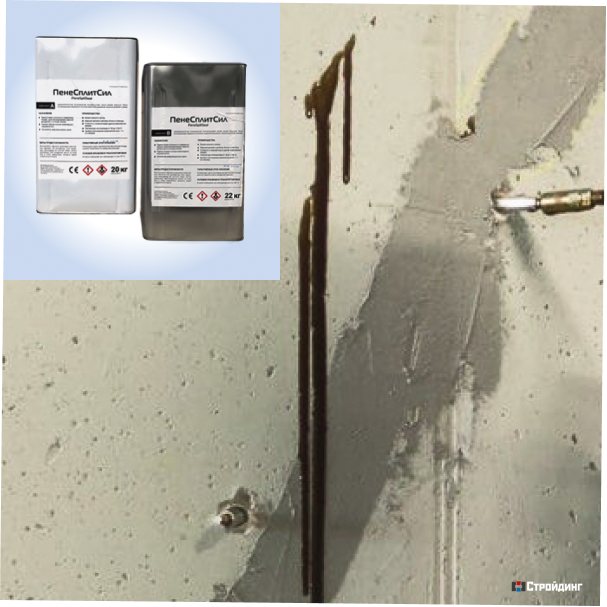

Выполнение работ
Важно! Инъектирование смолы в вертикальные трещины производить последовательным нагнетанием снизу вверх.
Инъектирование производить до тех пор, пока происходит повышение давления, либо пока смолы не начнет вытекать из следующего шпура.
Установить следующий пакер и продолжить процесс инъектирования.
При увеличении вязкости смолы промыть насос растворителем и приготовить новую порцию смолы.
После основного инъектирования провести дополнительное в уже заполненные смолой инъекторы до начала ее полимеризации.
При необходимости удаления пакеров полость шпуров заполнить растворной смесью Пенекрит.
Меры предосторожности
Во время работ необходимо использовать индивидуальные средства защиты: перчатки резиновые химстойкие, перчатки х/б, респиратор, очки защитные, спецодежду из плотной ткани, сапоги. При попадании смолы на кожу или в глаза немедленно промыть водой и обратиться к врачу.
Инструкция по выполнению инъекционной гидроизоляции:
Полезные статьи про инъекционную гидроизоляцию
