Гидроизоляция деформационного шва

Гидроизоляция деформационного шва
Когда речь заходит о гидроизоляции какого либо сооружения, то чаще всего имеется в виду именно гидроизоляция различных стыков и швов, поскольку именно они в первую очередь и проверяются на прочность грунтовыми водами. Довольно долгое время гидроизоляция строительных швов считалась задачей крайне сложной, однако сегодня такая проблема уже не стоит.

Деформационный шов является важнейшим элементом конструкции и предназначен для компенсации различного рода нагрузок: изменение температуры, усадка бетона, усилия от неравномерной осадки основания (разновысокие секции), сложные грунтовые условия.


Одним из главных условий устройства деформационного шва является обеспечение его надежной гидроизоляции. На практике часто приходится сталкиваться с течами через деформационные швы, которые доставляют массу неудобств при эксплуатации здания и могут привести к последствиям деструктивного характера. Ситуацию осложняют периодические подвижки, происходящие в шве. Гидроизоляционные материалы на основе минеральных вяжущих вещест оказываются неэффективными, так как не способны воспринимать деформации шва.


Для гидроизоляции деформационных швов разработана и с эффективностью применяются система материалов ПенеБанд С, которая выдерживает значительные деформации шва и высокое гидростатическое давление воды.

Технология гидроизоляции деформационного шва

Система ПенеБанд С применяется только по сухому бетону. Работы следует выполнять при температуре поверхности конструкций от +5 °С до +35 °С.


Дополнительные материалы, используемые в комплексе и предназначенные для гидроизоляции деформационных швов, необходимо подбирать в зависимости от интенсивности притока воды на момент производства работ:

если течи в шве на момент производства работ отсутствуют, то работы сводятся к монтажу гидроизоляционной ленты ПенеБанд С с последующим заполнением полости шва инъекционной полиуретановой смолой ПенеСплитСил с целью предотвращения скапливания воды в шве в процессе эксплуатации конструкции. В случае, если после монтажа ленты Пенебанд С в деформационном шве появилась вода, то с целью заполнения шва следует применить гидроактивную смолу ПенеПурФом 1К;

– если на момент производства работ присутствуют капельные и напорные течи, то необходимо предварительно устранить их при помощи гидропломб Ватерплаг или Пенеплаг, после чего заполнить шов методом инъектирования гидроактивной полиуретановой смолой ПенеПурФом 1К. Далее смонтировать гидроизоляционную ленту ПенеБанд С.


Наличие напорных течей значительно осложняет производство работ, поэтому необходимо предварительно снизить давление воды или сделать водоотвод. При выполнении шпуров для инъектирования давления воды уменьшится, так как часть воды будет выходить через шпуры, а не через полость шва.

Монтаж пакеров для инъекционной гидроизоляции

1 . Устранение напорных течей с применением гидроактивной полиуретановой смолы ПенеПурФом 1К

Пробурить отверстия под углом ~ 45° к поверхности бетона для установки инъекторов, расстояние между отверстиями и отступ от края шва должны составлять примерно ½ толщины конструкции.

Диаметр отверстий на 1–2 мм должен превышать диаметр инъектора. Например, при диаметре инъектора 13 мм диаметр отверстия должен составлять 14 – 15 мм.


Установить первый, крайний по горизонтали или нижний по вертикали, металлический инъектор.

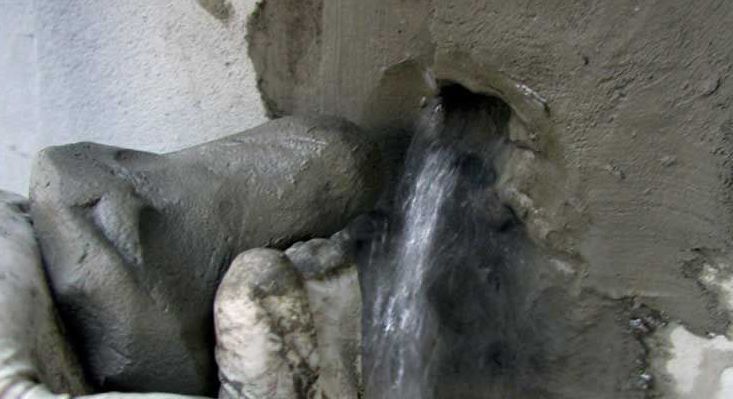

После того как пробурены отверстия для инъектирования и напор воды в шве за счет этого будет снижен, заполнить полость шва гидропломбами Ватерплаг или Пенеплаг.
Заполнение шва гидропломбами Ватерплаг или Пенеплаг
Выполнение инъекционных работ
Выполнение инъекционных работ

Важно! Если в насосе присутствовала вода, то насос необходимо промыть растворителем.


Инъектирование производить до тех пор, пока не произойдет резкого повышения давления в системе или давление долгое время (2–3 минуты) не повышается, либо пока инъекционная смесь не начнет вытекать из соседнего инъектора.


Далее необходимо установить следующий инъектор и продолжить процесс инъектирования шва.


Перед переходом на следующий инъектор произвести контрольное нагнетание в предыдущий.


При увеличении вязкости смеси срочно промыть насос растворителем, после чего приготовить новую порцию материала.

2. Монтаж ленты ПенеБанд С

Фрагменты бетона недостаточной прочности необходимо удалить механическим способом.

Перед выполнением работ бетонная поверхность должна быть сухой и тщательно очищена от любых загрязнений до структурно прочного бетона.

Неровные участки бетонной поверхности, препятствующие плотному прилеганию к ним гидроизоляционной ленты, должны быть восстановлены ремонтной смесью Скрепа М500 Ремонтная, кромки шва должны быть округлены.
Монтаж ленты Пенебанд С
Выбор ширины ленты Пенебанд
Выбор ширины ленты
Выбор ширины ленты зависит от ширины шва и предполагаемой величины деформации шва.
Если данные о характере и размерах возможных деформаций шва отсутствуют, то необходимо использовать ленту шириной не менее средней ширины шва плюс 200 мм.

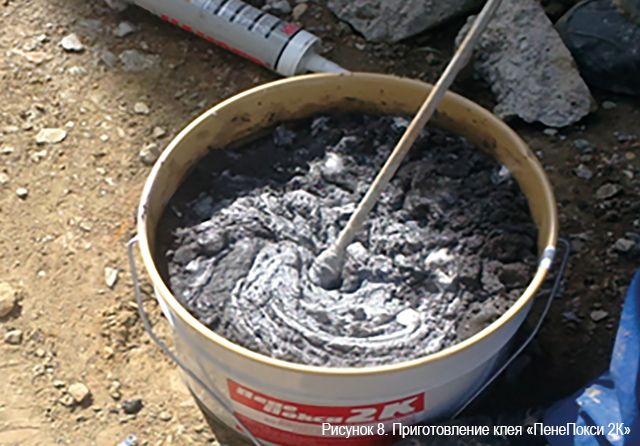

Приготовление клея
При использование ленты ПенеБанд С применяется двухкомпонентный клей ПенеПокси 2К.
Смешать компоненты клея в соотношении А: В = 2:1 по объёму в течение 3 минут до образования однородной массы. Для перемешивания использовать низкооборотную дрель до 300 об/мин.
Приготовление клея ПенеПокси 2к
Нанесение клея ПенеПокси 2к

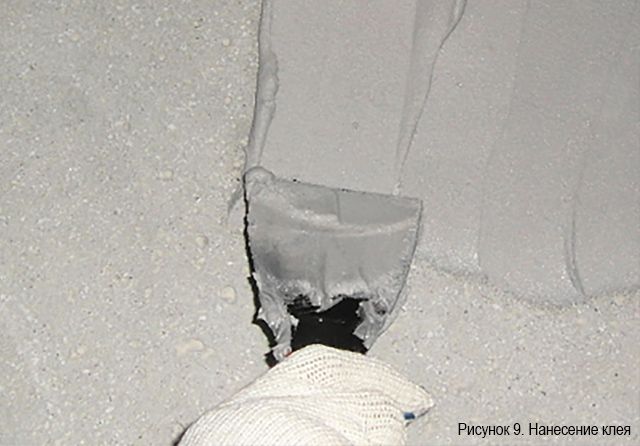

Нанесение клея

ВНИМАНИЕ! Бетонная поверхность перед нанесением клея «ПенеПокси 2К» должна быть сухой.

Клей нанести на подготовленную сухую бетонную поверхность непрерывным ровным слоем с помощью шпателя. Толщина слоя клея должна составлять 0,5 – 1,5 мм, а его ширина с каждой стороны шва должна быть 80 мм.

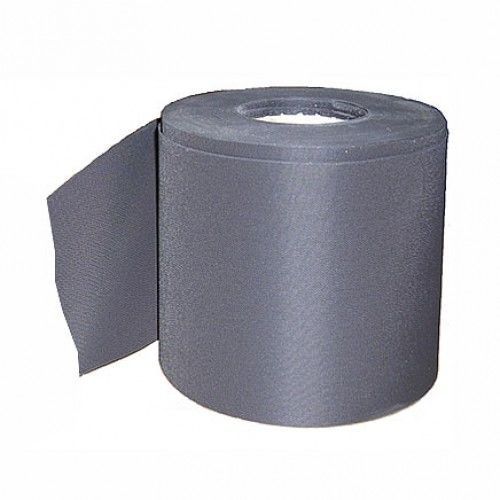

Монтаж гидроизоляционной ленты
Уложить гидроизоляционную ленту на клей, сформировав её петлёй в зоне шва, и плотно прокатать края ленты до полного удаления воздуха из-под них.
Клей должен выдавиться по бокам ленты на 5 – 7 мм. Зашпатлевать края ленты выдавившимся клеем.

Ленты сваривают между собой внахлёст при температуре 300 – 350 °С строительным феном 2300 Вт с насадкой шириной 20 – 40 мм, при этом конец одной ленты должен заходить на другую не менее чем на 100 мм.
Монтаж гидроизоляционной ленты ПенеБанд
Защита ленты ПенеБанд от механических воздействий
Защита от механических воздействий
Если предполагается, что при эксплуатации лента будет подвергаться механическим воздействиям, то необходимо предусмотреть защиту ленты от механических нагрузок.

Обычно для данных целей используют дополнительную защиту с помощью транспортерной ленты толщиной 5 – 10 мм в комплексе с оцинкованными металлическими листами.
